電子圍欄的安裝與施工

???????? 考察電子圍欄裝設地點的設置：要求電子圍欄與地下、空中等方位的電線、管道無沖突；圍欄附近的范圍內無雜物；圍欄裝置裝設地點附近是否存在強干擾源（如發射臺等高頻設備），若有，則在施工圖中標明信號線必須采用屏蔽雙絞線。

?一、確定周界圍欄安裝角度：（與墻頂面的夾角）

???? 1、根據現場的情況及甲方要求確定周界圍欄角度和傾斜方向（內傾式、外傾式、垂直式或水平式安裝）。

???? 2、根據周界環境：居民區、學校附近建議為內傾或垂直安裝，空曠地帶建議為外傾，圍墻高于2.5米時可以采用水平安裝。

?

???? 3、組裝終端桿及終端桿絕緣子

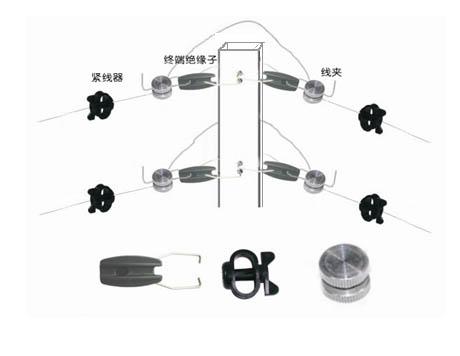

???????????????? 1) 將終端桿絕緣子用終端絕緣子固定夾固定在終端桿上。注意方向一致。

???????????????? 2) 用M5×55螺栓將終端桿固定在兩個萬向底座之間。

???????????????? 3) 有圍欄控制器的地方應在終端桿頂部加入一條或兩條（相互垂直）避雷器固定件。

?

?

二、組裝承力桿及承力桿絕緣子：

?1、將承力桿絕緣子用M5×40螺栓固定在承力桿上。注意方向一致。

?2、如圖：用承力桿固定件、M5×12螺栓將中間桿固定在萬向底座上萬向底座分為16個孔可根據孔位調整安裝角度。（注意：圍欄合金線方向與萬向固定座兩固定孔的連線相互垂直，安裝傾角符合1項要求）。

?

?三． 組裝終端桿及終端桿絕緣子

?1、將終端桿絕緣子用終端絕緣子固定夾固定在終端桿上。注意方向一致。

?2、用M5×55螺栓將終端桿固定在兩個萬向底座之間。

?3、有圍欄控制器的地方應在終端桿頂部加入一條或兩條（相互垂直）避雷器固定件。

?

?四、中間收緊器的使用說明

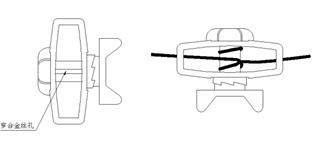

???????? 中間收緊器是一直掛在前端圍欄上的，安裝合金絲時，把合金絲從中間緊線器側面的圓孔穿入，再對準并穿過其中間的中縫，最后通過另一側面的圓孔穿出。

?電子圍欄的安裝與施工

?五、 圍欄終端桿的安裝：

1、確定圍欄撐桿的具體位置：在圍墻頂部用沖擊鉆打孔，用M10×100（中間桿可用M8×80）強力膨脹螺栓將撐桿固定在合適的位置。

2、每隔5米放置一根中間承力桿，或其它有必要的位置加裝中間承力桿。

3、每個拐角處以及防區的兩端，不大于100米時或者其他拉力比較大而有必要的位置裝置終端桿,分區處應從兩個方向安裝絕緣子。

?

六、避雷器的安裝

?避雷器應先通過自身的螺母固定在避雷器安裝支架上面，避雷器通常安裝在脈沖主機的上方，每一個防區安裝一對避雷器。

?七、圍欄線安裝：

?1、 原則：

?1) 一個防區為一個串聯回路，自主機到電子圍欄必須串聯，不得并聯。

?導線跨接處，必須使用耐高壓導線連接，以免造成間隙不夠大或短路等現象。因此在以下四種情況下均必須使用額定耐壓不低于20KV的耐高壓絕緣導線：

?① 主機高壓輸出端到電子圍欄始端的連接線；

② 電子圍欄的上層導線轉接到下層導線的跨接線；

?③ 電子圍欄的末端回到主機的連接線；

④ 相鄰兩段電子圍欄之間的連接線。

2) 接地的原則，接地點一般選擇在電子圍欄的末端，但是，當防區加入避雷器時，避雷器的接地點應在電子圍欄的始端。

3) 強電及避雷器必須有良好接地，接地電阻<10Ω。

4) 強電與弱電接地必須分開并≥4m 。

2、 安裝要點：

1) 圍欄線應采用分段安裝的方式固定，同一條直線或同一防區建議分為一段。不在同一條直線上的網線分幾次安裝。

?2) 展放合金線：采用放線架或適當方式放線，切莫任意放，以免出現打結和不平整現象。可以四根同時展放，但注意不要交叉。

3) 緊線：將合金線的一端用線線連接器（或自我纏繞）固定在一端終端桿絕緣子上，然后將4根合金線對應放入中間桿絕緣子或承力桿絕緣子的線槽內，最后穿入緊線器，用力將合金線拉緊并用線線連接器（或自我纏繞）固定在另一端的終端桿絕緣子上。然后調整緊線器使4條線同時繃緊并相互平行。平行的多條線應同時拉緊。

八、接地體制作：

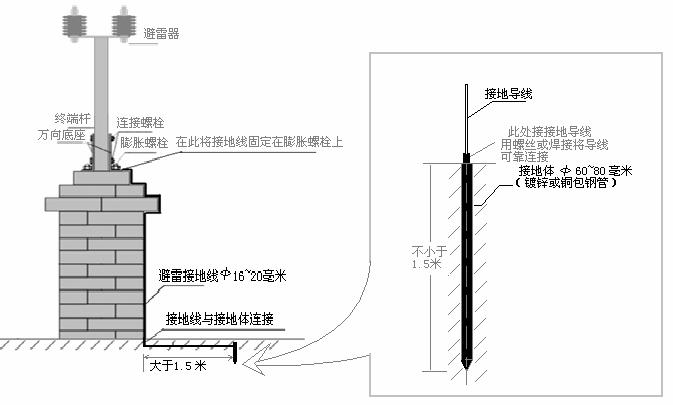

每個主機下必須打入一個接地體，每隔100m設置一接地體，接地體標準：大于40×40×4×1500mm（有M10以上的接地螺栓或孔）標準鍍鋅接地角鐵，垂直打入地下，接地體與避雷器支架、升壓器接地端可靠連接，接地電阻<10Ω。不夠時可加入降阻劑。強電接地與弱電接地必須相互隔離，并且必須有>4m的距離。

九、RS485信號控制線、圍欄控制器電源線的鋪設：

若有預埋管道則可直接利用，否則利用PVC管進行穿管敷設，敷設要求符合管道配線要求，管道中主要有：RS485信號控制線RVSP2×0.75mm2圓形雙絞線、圍欄控制器電源線RVV2×1.5 mm的護套線（從主機并接到每個圍欄控制器上，距離超過600m需加大線徑）。

十、警示牌的安裝：

安裝“電子圍欄 禁止攀登”警告標識牌一塊，可以用合金線固定在圍欄線上。

十一、圍欄控制器（主機）的安裝：

1、將圍欄控制器安裝于圍欄下方、圍欄分區處（圖紙中標定的位置），使圍欄控制器與圍欄間隔為40cm左右，用膨脹螺栓固定于墻上。

2、將圍欄控制器與接地扁鐵作良好的連接。圍欄控制器接地（弱電接地，于通訊線屏蔽層相連），與高壓圍欄接地（強電接地）相互隔離，避免干擾。

3、將圍欄控制器的高壓引線通過PVC配線管與圍欄相接，

接頭處應采用線線連接器（或自我纏繞）可靠連接。

4、RS485總線、報警輸出線、及電源線與高壓線分開，使用單獨的配線管。

5、將高壓避雷器可靠連接于周界圍欄起始端與地線之間（注

意防水方向）。

?十二、主機與鍵盤間為RS485通訊：主機與鍵盤間用RVSP2*1.0線攬連接既可。

完成所有連接，如圖所示。

?

十三、鍵盤使用說明：

?1、 鍵盤內部接線圖：（見右圖）

485+、485-為通訊接口，與電子圍欄主機485+、485-相對應連接。

?+12V、GND為鍵盤電源，鍵盤外接警號時應獨立配置DC12V/1A電源供電。

?OUT1、GND為鍵盤報警警號輸出接口，報警輸出為DC12V，OUT1接警號正，GND接警號負。

?電子圍欄的安裝與施工

?2、鍵盤開機與關機：

開機: 接通 12v 電源，鍵盤 bi 一聲表示上電完成，LCD 顯示 " 歡迎使用鍵盤主機" 入工作狀態.

?關機: 退出所有通信 (RS485 及 RS232) 后斷電實現關機.

?3、 按鍵說明:

F1: 表示確認.

F2: 報警記錄查詢查詢鍵，表示LCD 輪詢顯示1-16 防區的狀態(LCD 顯示" 1 防區 5.2kv" 字樣)時.并且有過告警的情況下,按下此鍵將顯示以往報警記錄詳情（記錄最多八條）

F3: 只要正確輸入密碼后任何時候按此鍵都讓 LCD 顯示輪顯界面.

F4: 進入設置狀態與無條件使 LCD 跳轉到顯示 " 歡迎使用主機鍵盤界面"

#, *: 表示向上向下鍵.當 LCD 顯示輪詢 1-16 防區的狀態(LCD 顯示" 1 防區 5.2kv" 字樣)時.并且有告警的情況下（* 號表示復位功能），按 * 號鍵將消除所有報警.

?0--9: 數字輸入.

4、 通過界面設置圍欄及本鍵盤參數的操作:

?4.1. 布撤防設置:指定防區的布撤防: 在 LCD 顯示 " 歡迎使用鍵盤主機 " 按 F4　或者 F1 ，然后輸入密碼并按F1確認 ---> "1布撤防設置 2時鐘設置 "當 1 閃爍時 按 F1 進入 1-16 防區的布撤防設置界面,第一次進入時,所有的防區默認為 "關" 即撤防狀態,按 # 或者 * 將閃爍光標調整到想布防或者撤防的防區,按 0 選擇關,按 1 選擇低壓布防,按 2-9 選擇高壓布防,設置完成后,按 F1 將對 1-16 防區按界面上設定好的撤布防對 1-16 防區進行布防或者撤防,布撤防期間 LCD 顯示 " 布撤防設置中…" 等待布撤防狀態完成即可.

4.2 時鐘設置: 在 LCD 顯示 " 歡迎使用鍵盤主機 " 按 F4　或者 F1，然后輸入密碼并按F1確認 ---> "1布撤防設置 2時鐘設置 " 當數字 2 閃爍時 按 F1 ---> "時鐘設置" 界面,此時輸入新時間,若按 F1則 確認修改時間;若按 F4則放棄修改 --->" 歡迎使用鍵盤主機 "界面

4.3 防區號設置: 在 LCD 顯示 " 歡迎使用鍵盤主機 " 按 F4　或者 F1，然后輸入密碼并按F1確認 ---> "1布撤防設置 2時鐘設置 "按 #（# 表示向下，* 表示向上） ---> "3防區號設置 4報警延時設置" 當 3 閃爍時 按 F1 ---> "防區號設置" 界面,此時輸入 新、舊防區號,若按 F1 則確認修改防區號，；若按 F4 則放棄修改 --->" 歡迎使 用鍵盤主機 "界面 .

4.4 報警靈敏度設置: 在 LCD 顯示 " 歡迎使用鍵盤主機 " 按 F4　或者 F1，然后輸入密碼并按F1確認 ---> "1布撤防設置 2時鐘設置 " 按 # ---> "3防區號設置 4報警靈敏度設置" 當 4 閃爍時 按 F1 ---> "報警靈敏度設置"界面,此時輸入報警靈敏度等級,按 F1 確定,將對所有在網的圍欄設置成相同的報警延時.默認為 2級；若按 F4 則放棄修改.

4.5 快速布撤防設置:一次性對 1-16 防區進行布防或者撤防. 在 LCD 顯示 " 歡迎使用鍵盤主機 " 按 F4　或者 F1 ，然后輸入密碼并按F1確認 ---> "1布撤防設置 2時鐘設置 "　按 # --->"3防區號設置 4報警延時設置" 按 # ---> "5快速布防設置 6密碼設置" 當數字 5 閃爍時按 F1 --> "快速布撤防設置" 界面，上電第一次進入顯示為 " * ", 表示布撤防狀態不確定.按 0 表示撤防；按 1 表示布防("√" 表示布防,"×"表示撤防),選擇好撤布防后,按　F1 確定對 1-16 通道撤防或者布防,按 F4 則將放棄本次設置 ---> "歡迎使用鍵盤主機" 界面. 布撤防期間 LCD 顯示 " 布撤防設置中…"等待布撤防狀態完成即可.

4.6 密碼設置: 在 LCD 顯示 " 歡迎使用鍵盤主機 " 按 F4　或者 F1，然后輸入密碼并按F1確認（本機初始密碼為 "6666"）---> "1布撤防設置 2時鐘設置 " 按 # ---> "3防區號設置 4報警延時設置" 按 # ---> "5快速布防設置 6密碼設置" 當數字 6 閃爍時，按 F1 ---> "密碼設置" 界面,此時輸入要設置的四位密碼,按 F1 確定.出現 "再輸入一次密碼界面"，此時再輸入一次相同的密碼.按 F1 確定,如果兩次輸入的密碼一致,LCD 會提示 "密碼設置成功" .如果兩 次輸入的密碼不一致, 則LCD 顯示 " 密碼設置失敗 "提示用戶修改密碼失敗.按 F4 則放棄設置新密碼,新設置的密碼立即生效.

4.7 警號延遲設置：鍵盤外接警號報警延遲時間設置:可有分鐘級別的設置. 1~9分鐘.致少為 1 分鐘.如當設置為1分鐘時，前端圍欄在不解除報警的情況下警號持續響1分鐘后自動停止.

5、關閉窗口輪詢: 只要對所有的防區撤防,窗口輪詢即關閉.

?6、 鍵盤告警說明:

如果主機有告警產生，則鍵盤相應的有告警音,并且鍵盤的告警音會隨主機告警的消失而撤除,但如果用戶未對此告警作按 "*" 復位處理或按 f2 鍵查看，則鍵盤10秒后響一次提示音提醒用戶有告警未處理,從第二次開始每隔 30 秒啟動一次提示音以提示用戶曾有告警發生過,且只有當 LCD 處于輪詢界面時按下 "F2" 或 "* "后,提示音才會被關閉.

7、報警記錄:

最多可有 8 條報警記錄,格式為 產生報警的防區號,報警類型,報警時間(精確到分鐘)；進入查看報警記錄的方法: 當 LCD 顯示輪詢 1-16 防區界面時, 按 F2 進入,如果未有報警記錄LCD顯示 " 無報警記錄! " 提示用戶沒有發生過報警；如果有報警記錄,則 LCD 會顯示"共有 n 條報警記錄 " 提示用戶,此時按 # 可以反復查看發生過的歷史報警記錄(此時 * 號不能向上查看）；刪除報警記錄的方法: 在用戶查看報警記錄的過程中,按 0 LCD 顯示 " 刪除所有記錄? "提示用戶是否刪除報警記錄,若按 “0” 則表示確認刪除報警記錄；若按 F2 或者 F4 則表示放棄刪除報警記錄.

十四、工程成功案例：

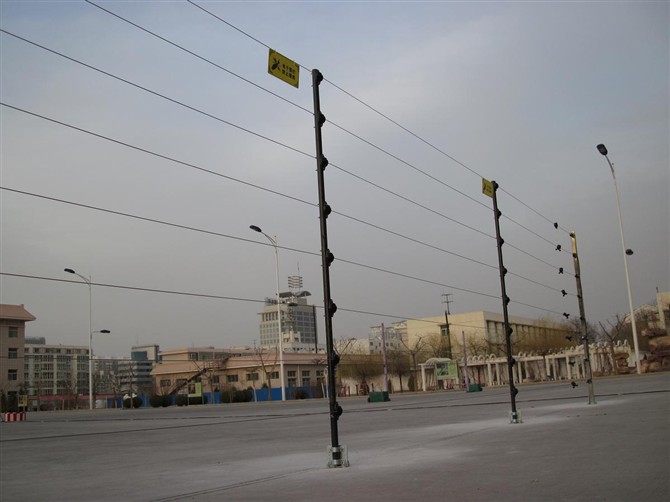

電子圍欄的安裝與施工

?

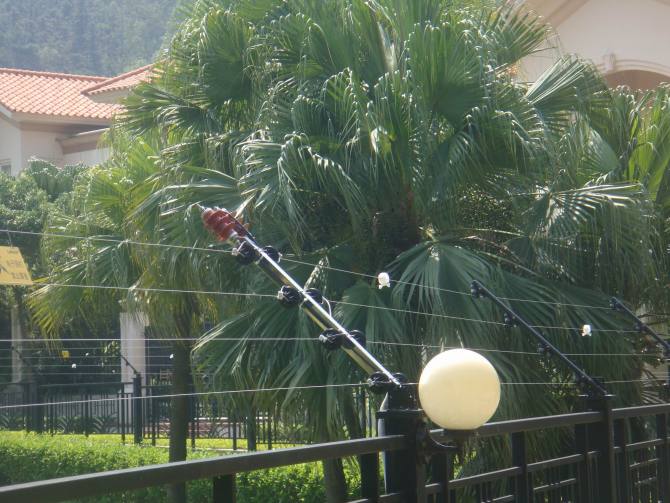

?電子圍欄的安裝與施工

?

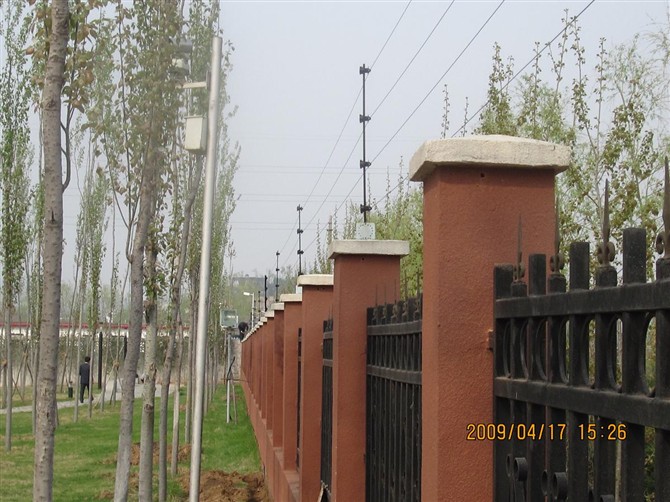

?電子圍欄的安裝與施工

?

?十五、售后服務

柯德信息系統對本公司提供的電子圍欄系統實行一年保修，終身維修（在保修期內因操作不當等人為因素造成的故障按正常維修對待）

?系統出現故障后如果用戶無法自行解決，應及時與我公司聯系，我公司將竭誠為您服務。

?
